Типы подъемов

Типы подъемов и схемы секционных ворот ZAIGER

Параметры въездного проема, потолка и вообще геометрия помещения, в котором предполагается установить секционные ворота, характеризуются широким разнообразием. Задача инженера, принимающего решение о типе подъема ворот, заключается в выборе такой конструкции, которая, с одной стороны, позволит максимально использовать рабочее пространство помещения и, с другой — минимизировать совокупные затраты заказчика, которые включают в себя стоимость ворот, монтаж и их дальнейшую эксплуатацию. Тип подъема задается геометрией направляющих (треков) и положением вала, на котором крепится барабаны с пружинами. В идеальном варианте траектория треков должна огибать рельеф помещения, повторяя конфигурацию внутренних стен и потолка.

На этапе проектирования помещения можно существенно изменить постановку задачи: следует попытаться заложить такие параметры помещения, которые в дальнейшем позволят сэкономить средства при выборе конструкции ворот.

По критерию стоимость-эффективность наиболее целесообразна установка секционных ворот со стандартным подъемом. При стандартном подъеме верхняя секция полотна при открывании через радиусный изгиб переходит в горизонтальное положение, а размер притолоки достаточен для того, чтобы избежать использования более дорогого пониженного подъема. Поэтому, если возможно при проектировании гаража, предпочтение лучше отдать горизонтальному потолку и заложить размер притолоки (расстояние от потолка до верхнего края проема) в диапазоне 350-500 мм. Это пространство необходимо для размещения горизонтальных направляющих и полотна ворот при их открывании, а также для крепления торсионного механизма.

Если притолока получается меньше 350 мм, то для установки ворот придется прибегнуть к усложнению конструкции (удорожанию) — использовать пониженный подъем. Для такой системы обычно бывает достаточно 180 мм свободного пространства над верхним краем проема. При расстоянии от верха проема до потолка (притолоке) менее 180 мм установка ворот возможна только с использованием декоративной фальш-панели, которая заужает проем по высоте, удорожает конструкцию и имеет еще целый ряд недостатков.

Глубина гаража для ворот со стандартным и пониженным подъемом должна быть не менее высоты проема + 800 мм.

Когда притолока больше 500 мм, рекомендуется использовать систему направляющих с повышенным подъемом. В этом случае ворота при открывании сначала перемещаются вертикально вверх и лишь затем переходят в горизонтальное положение. В очень редких случаях применяют наклонный подъем, когда горизонтальные направляющие располагаются под углом к полу, повторяя угол наклона потолка. Максимальный угол наклона горизонтальных направляющих 30°.

Секционные ворота для складов, ангаров, промышленных объектов довольно часто имеют вертикальный подъем — так называемая «гильотина». Данная система может применяться в случае очень высоких потолков в помещении или в случае невозможности крепления направляющих к потолку. Преимущества этой схемы в том, что элементы ворот почти не занимают места над проездом. Полотно совершает перемещения только в вертикальной плоскости. Секционные ворота такого типа подразумевают обязательное применение предохранительных устройств: устройства блокировки вала при поломке пружины и блокировки полотна при обрыве троса. Высота потолков в этом случае должна быть больше высоты проема в два раза + 500 мм.

Что касается размеров пристенков (расстояний от боковой стены гаража до одноименного края проема), то оптимально-достаточным является размер 150 мм. Больше можно, чуть меньше — не желательно, а меньше 75 мм — вообще недопустимо.

Далее подробно описаны все встречающиеся типы подъёмов секционных ворот:

  1. Стандартный подъем
  2. Стандартный наклонный подъем
  3. Низкий подъем
  4. Низкий подъем с барабаном сзади
  5. Высокий подъем
  6. Высокий подъем с барабаном снизу
  7. Высокий наклонный подъем
  8. Высокий наклонный подъем с барабаном снизу
  9. Вертикальный подъем
  10. Вертикальный подъем с барабаном снизу

Стандартный подъем

Ворота со стандартным подъемом изготавливаются с двумя радиусами изгибов направляющих: 305 и 381 мм. Изгиб с радиусом 381 мм применяется при притолоке более 400 мм, а с радиусом 305 мм — при притолоке от 350 до 400 мм.

Характеристики:

  1. Ширина проема ворот В: до 7 м;
  2. Высота проема H: до 9,7 м;
  3. Максимальная масса полотна: до 870 кг;
  4. Размеры притолоки h: от 350 до 600 мм.

Преимущества:

  1. Низкая стоимость относительно других типов подъема;
  2. Стабильность работы в связи со сравнительно небольшой нагрузкой на пружины.
Схема стандартного подъёма
Рис. 1. Схема стандартного подъёма
Параметр Наименование Расчетная формула
H, мм Высота проема 1000≤H<9750
h, мм Высота притолоки R381 419
R305 350
B, мм Ширина проема 1000≤B<7000
F, мм Высота вертикальных направляющих R381 F = H+235
R305 F = H+165
Fb, мм Высота оси вала и барабана Fb=F+ (80...156), если Н>5500, то Fb=F+156
F1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими F-400
F2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими F-120
F3, мм Размер, ограничивающий рабочую зону ворот (без привода или с осевым приводом) F+150
D, мм Длина горизонтальных направляющих H+275
K1, мм Координата промежуточной точки крепления направляющих к потолку D/2
Db, мм Максимально возможный размер рабочей зоны торсионного механизма 245
PV, мм Зона расположения осевого привода на вал 240 (Зависит от модели привода)
PР, мм Зона расположения потолочного электропривода 40 (Зависит от модели привода)

Стандартный наклонный подъем

Стандартный наклонный подъем применяется в случае, когда вблизи проема у ворот стандартная притолока (до 500) мм, а далее потолок идет под углом и поднимается вверх.

Характеристики:

  1. Ширина проема ворот: до 7 м;
  2. Высота проема H: до 9,7 м при угле наклона потолка от 0 до 45 град., до 8,56 м — свыше 45 град.;
  3. Максимальная масса полотна: 1000 кг;
  4. Размеры притолоки h: от 350 до 500 мм.

Преимущества:

  1. Эргономичность конструкции, возможность максимально компактно разместить направляющие для ворот при наклонном потолке;
  2. При больших размерах ворот, при использование осевого привода, наклон направляющих обеспечивает легкость схода полотна ворот из горизонтального равновесного положения.

Недостатки:

  1. Высокая стоимость, обусловленная удорожанием некоторых комплектующих, а также дополнительной трудоемкостью изготовления и настройки;
  2. Неполное совмещение вертикальной направляющей и горизонтального изгиба (горизонтальный изгиб обрезается по месту вручную) и, как следствие этого, стук роликов при прохождении через стык.

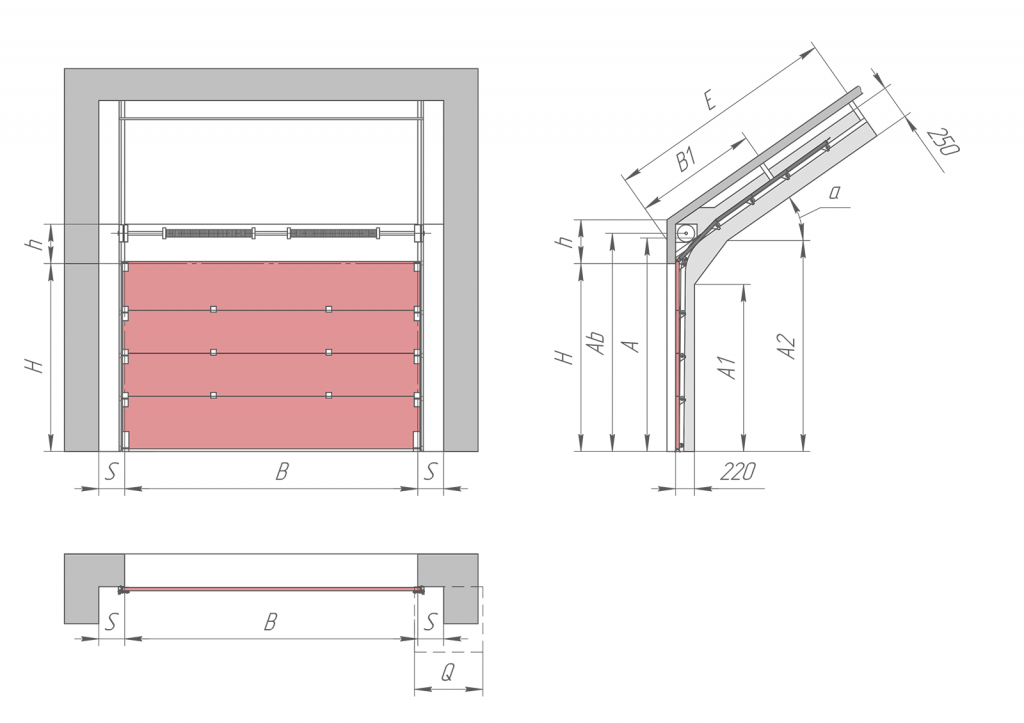

Схема стандартного наклонного подъёма
Рис. 2. Схема стандартного наклонного подъёма
Параметр Наименование Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки 500…1500 (зависит от ao)
B, мм Ширина проема B
А, мм Высота вертикальных направляющих H+(250...990)
Ab, мм Высота оси вала и барабана A+86
А1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими H-270
А2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими A-110
E, мм Размер, ограничивающий рабочую зону ворот вглубь гаража H+(250+1000)
В1, мм Координата промежуточной точки крепления направляющих к потолку E/2
Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса полотна
S, мм Минимальное боковое пространство 110
ao, град. Угол наклона направляющих к горизонтали <=65
Q, мм Зона расположения привода на вал 240

Низкий подъем

Низкий подъем (барабан спереди) применяют для ворот с притолокой от 220 мм до 350 мм. Для этих целей видоизменяют конструкцию ворот, добавляя к ней специальную радиусную направляющею для низкого подъема.

Характеристики:

  1. Ширина проема ворот: до 7 м;
  2. Высота проема H*: до 9,75 м;
  3. Максимальная масса полотна: 870 кг.;
  4. Размеры минимальной притолоки h при высоте ворот:
    • до 3000 мм — 220 мм;
    • до 3680 мм — 265 мм;
    • до 5500 мм — 300 мм;
    • до 9780 мм — 350 мм.

Преимущества:

  1. Эргономичность конструкции;
  2. Стабильность работы в связи со сравнительно небольшой нагрузкой на пружины.

Недостатки:

  1. Более высокая цена в сравнении со стандартным подъемом (из-за большей материалоемкости).
  2. При отсутствии электропривода реальная высота проема может быть ниже на 130 мм, за счет свисания нижней панели полотна ворот.
Схема низкого подъёма
Рис. 3. Схема низкого подъёма
Параметр Наименование Расчетная формула
H, мм Высота проема 1000≤H<9750
h, мм Высота притолоки h > (220...350)
B, мм Ширина проема 1000≤B<7000
F, мм Высота вертикальных направляющих H+110
Fb, мм Высота оси вала и барабана F+105
F1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими F-470
F2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими F-175
F3, мм Размер, ограничивающий рабочую зону ворот (без привода или с осевым приводом) F+100
D, мм Длина горизонтальных направляющих H+350
D, мм Длина горизонтальных направляющих для ворот с осевым приводом с площадью проема более 16 кв.м D+300
D, мм Длина горизонтальных направляющих для ворот с осевым приводом с площадью проема более 16 кв.м D+600
Gb, мм Максимально возможный размер рабочей зоны торсионного механизма 245
K1, мм Координата промежуточной точки крепления направляющих к потолку D/2
PV, мм Зона расположения осевого привода 240 (Зависит от модели привода)
PР, мм Зона расположения потолочного электропривода привода 40 (Зависит от модели привода)

Низкий подъем с барабаном сзади

Низкий подъем (барабан сзади) применяют для ворот у которых притолока от 170 мм до 280 мм. Конструкция направляющих у ворот с барабаном сзади не отличается от конструкции направляющих для обычного низкого подъема, но в конце направляющих устанавливаются специальные концевые кронштейны, для барабанов сзади, на которые крепится вал. Трос от нижнего углового кронштейна проходит через шкив, установленный на пластине, соединяющей вертикальную и горизонтальную части направляющих, далее проходит вдоль горизонтальных направляющих крепится на барабане.

Характеристики:

  1. Ширина проема ворот -до 5 м;
  2. Высота проема H*— до 9,7 м;
  3. Максимальная масса полотна -до 600 кг.

Преимущества:

  1. Возможность изготавливать низкие притолоки от 180 мм.

Недостатки:

  1. Более высокая цена в сравнении с обычным низким подъемом (из-за большей материалоемкости);
  2. При отсутствии электропривода реальная высота проема может быть ниже на 130 мм, за счет свисания нижней панели полотна ворот.
Схема низкого подъёма с барабаном сзади
Рис. 4. Схема низкого подъёма с барабаном сзади
Параметр Наименование Расчетная формула
H, мм Высота проема 1000≤H<9750
h, мм Высота притолоки без потолочного привода: 180≤h<350
с потолочным приводом: 260≤h<350
B, мм Ширина проема 1000≤B<7000
F, мм Высота вертикальных направляющих H+110
Fb, мм Высота оси вала и барабана F-55
F1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими F-470
F2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими F-175
F3, мм Размер, ограничивающий рабочую зону ворот над горизонтальными направляющими F+100
D, мм Длина горизонтальных направляющих для ворот без привода H+350
D, мм Длина горизонтальных направляющих для ворот с потолочным приводом D+250
D, мм Длина горизонтальных направляющих для ворот с осевым приводом с площадью проема менее 16 кв.м D+300
D, мм Длина горизонтальных направляющих для ворот с осевым приводом с площадью проема более 16 кв.м D+600
К1, мм Координата промежуточной точки крепления направляющих к потолку D/2
PV, мм Зона расположения осевого привода 240 (Зависит от модели привода)
РР, мм Зона расположения потолочного электропривода 40 (Зависит от модели привода)

Высокий подъем

Высокий подъем применяется в случаях, когда величина притолоки ворот находится в диапазоне от 500 мм, до H+500 мм, где H — высота проема.

Характеристики:

  1. Ширина проема: 7 м;
  2. Максимальная высота проема: 9,76 м;
  3. Максимальная притолока: 4,6 м;
  4. Максимальная масса полотна: 890 кг.

Преимущества:

  1. Эргономичность конструкции, возможность максимально компактно разместить направляющие при высокой притолоке;
  2. Устойчивая и стабильная работа ворот (в сравнение с наклонным подъемом.

Недостатки:

  1. Более высокая стоимость в сравнении со стандартным подъемом (использование более дорогих барабанов, пружин, большая материалоемкость и трудоемкость изготовления).
Схема высокого подъёма
Рис. 5. Схема высокого подъёма
Параметр Наименование Расчетная формула
H, мм Высота проема 1000≤H<9760
h, мм Высота притолоки 600≤h<4600
B, мм Ширина проема 1000≤B<7000
HL, мм Высота от верха проема до верха горизонтальных направляющих HL≤h-350
F, мм Высота вертикальных направляющих H+HL
Fb, мм Высота оси вала и барабана H+HL+ (105...190)
F1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими F–500
F2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими F–110
F3, мм Размер, ограничивающий рабочую зону ворот над горизонтальными направляющими F+120
D, мм Длина горизонтальных направляющих для ворот без привода H–HL+350
D, мм Длина горизонтальных направляющих для ворот с осевым приводом D+300
К1, мм Координата промежуточной точки крепления направляющих к потолку D/2
Q, мм Зона расположения привода на вал 240

Высокий подъем с барабаном снизу

Высокий подъем с низким валом применяется в случаях, когда притолока у ворот больше 1550 мм. Все характеристики и особенности у этих ворот такие же, как и ворот с высоким подъемом. Высокий подъем с барабаном снизу применяют в тех случаях, когда по каким-либо причинам, невозможно либо нежелательно размещать торсионную систему выше направляющих ворот. Применяется крайне редко.

Характеристики:

  1. Ширина проема: 7 м;
  2. Максимальная высота проема: 9,76 м;
  3. Максимальная притолока: 4,6 м;
  4. Максимальная масса полотна: 890 кг.

Преимущества:

  1. Эргономичность конструкции, возможность максимально компактно разместить направляющие при высокой притолоке;
  2. Устойчивая и стабильная работа ворот (в сравнение с наклонным подъемом).

Недостатки:

  1. Более высокая стоимость в сравнении с обычным высоким подъемом (использование более дорогих выносных кронштейнов, дополнительных труб, большая материалоемкость и трудоемкость изготовления).
Схема высокого подъёма с барабаном снизу
Рис. 6. Схема высокого подъёма с барабаном снизу
Параметр Наименование Расчетная формула
H, мм Высота проема 1000≤H<9760
h, мм Высота притолоки 1550≤h<4600
HL, мм Расстояние от уровня горизонтальных направляющих до проема 1330≤HL
B, мм Ширина проема 1000≤B<7000
F, мм Высота вертикальных направляющих H+HL
Fb, мм Высота оси вала и барабана H+680
F1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими F–500
F2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими F–110
F3, мм Размер, ограничивающий рабочую зону ворот над горизонтальными направляющими F+120
D, мм Длина горизонтальных направляющих для ворот H–HL+330
D, мм Длина горизонтальных направляющих для ворот с осевым приводом D+300
К1, мм Координата промежуточной точки крепления направляющих к потолку D/2
PV, мм Зона расположения осевого привода 240 (Зависит от модели привода)

Высокий наклонный подъем

Высокий наклонный подъем применяется в случае, когда в районе барабана у ворот высокая притолока (свыше 500 мм), а далее потолок идет под углом и поднимается вверх.

Характеристики:

  1. Ширина проема ворот: до 7 м;
  2. Высота проема H: до 5,15 м при угле наклона потолка от 0 до 45 град., до 8,56 м при угле свыше 45 град.;
  3. Максимальная масса полотна: 890 кг.

Преимущества:

  1. Эргономичность конструкции, возможность максимально компактно разместить направляющие для ворот при наклонном потолке или при необходимости в обход препятствия.

Недостатки:

  1. Высокая стоимость, обусловленная удорожанием некоторых комплектующих, а также дополнительной трудоемкостью изготовления и настройки;
  2. Неполное совмещение вертикальной направляющей и горизонтального изгиба (горизонтальный изгиб обрезается по месту вручную) и, как следствие этого, стук роликов при прохождении через стык.

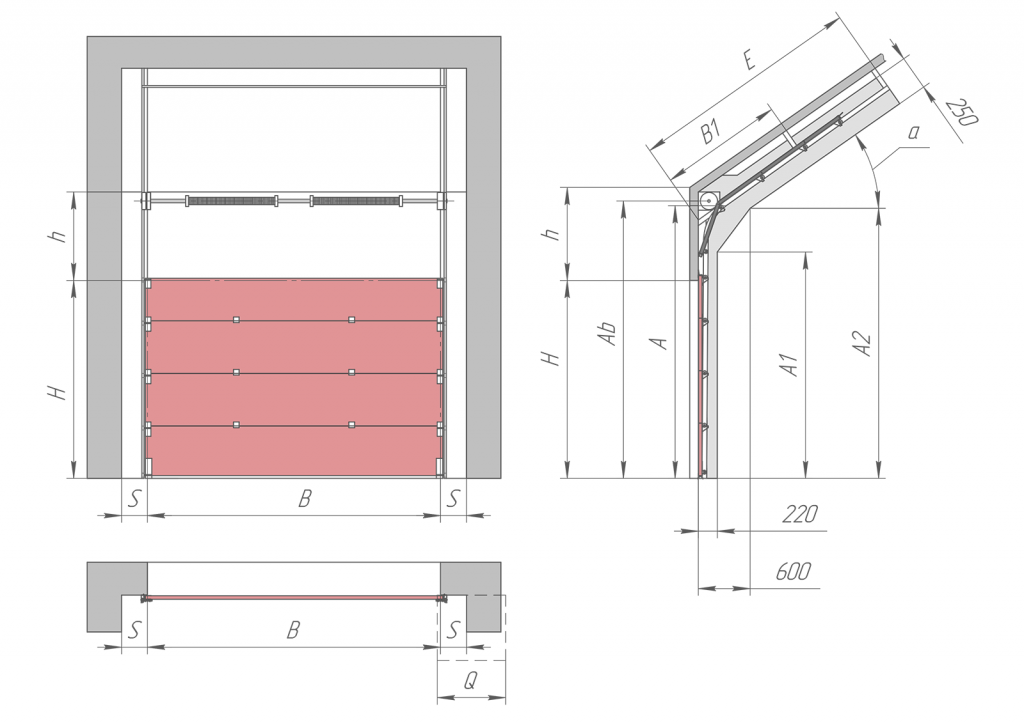

Схема высокого наклонного подъёма
Рис. 7. Схема высокого наклонного подъёма
Параметр Наименование Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки HL+(20...1260)
B, мм Ширина проема B
А, мм Высота угловой стойки H+HL+(250...990)
Ab, мм Высота оси вала и барабана A+86
А1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими А-270
А2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими A-110
E, мм Размер, ограничивающий рабочую зону ворот вглубь гаража H-HL+(250+1000)
В1, мм Координата промежуточной точки крепления направляющих к потолку E/2
Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса полотна
S, мм Минимальное боковое пространство 110
ao, град. Угол наклона направляющих к горизонтали <=65
Q, мм Зона расположения привода на вал 240

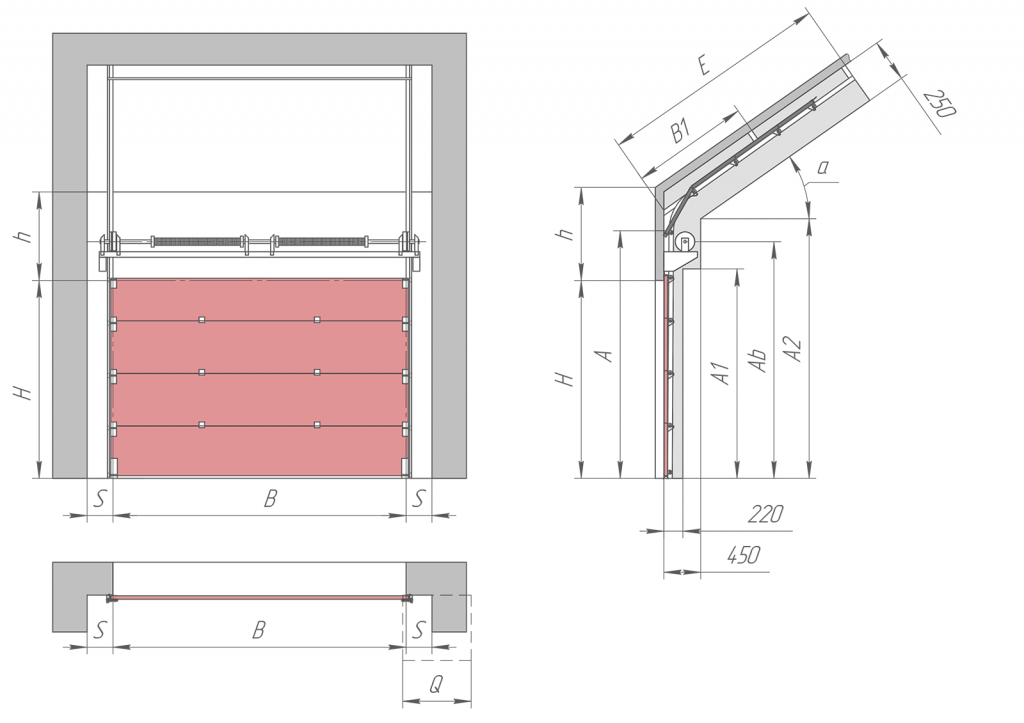

Высокий наклонный подъем с барабаном снизу

Высокий наклонный подъем с низким валом применяется в случаях, когда притолока у ворот больше 1600 мм. Все характеристики и особенности у этих ворот такие же, как и ворот с высоким наклонным подъемом. Высокий наклонный подъем с низким валом применяют в тех случаях, когда по каким-либо причинам невозможно разместить торсионную систему выше направляющих ворот. Или поднимать торсионную систему на большую высоту очень трудоемко. Применяется крайне редко.

Характеристики:

  1. Ширина проема ворот: до 7 м;
  2. Высота проема H: до 5,15 м при угле наклона потолка от 0 до 45 град.; до 8,56 м при угле свыше 45 град.;
  3. Максимальная масса полотна: 890 кг.

Преимущества:

  1. Эргономичность конструкции, возможность максимально компактно разместить направляющие для ворот при наклонном потолке или при необходимости в обход препятствия.

Недостатки:

  1. Более высокая стоимость в сравнении с наклонным высоким подъемом (использование более дорогих выносных кронштейнов, дополнительных труб, большая материалоемкость и трудоемкость изготовления);
  2. Неполное совмещение вертикальной направляющей и горизонтального изгиба (горизонтальный изгиб обрезается по месту вручную) и, как следствие этого, стук роликов при прохождении через стык.
Схема высокого наклонного подъёма с барабаном снизу
Рис. 8. Схема высокого наклонного подъёма с барабаном снизу
Параметр Наименование Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки >1600
HL, мм Расстояние от условного уровня верхних направляющих до проема >=1330
B, мм Ширина проема B
А, мм Высота угловой стойки H+235
Ab, мм Высота оси вала и барабана >=H+680
А1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими А-500
А2, мм Размер, ограничивающий рабочую зону ворот под горизонтальными направляющими A-110
E, мм Размер, ограничивающий рабочую зону ворот вглубь гаража H-h+500
В1, мм Координата промежуточной точки крепления направляющих к потолку E/2
S, мм Минимальное боковое пространство 500
ao, град. Угол наклона направляющих к горизонтали <=65
Q, мм Зона расположения привода на вал >=650

Вертикальный подъем

Вертикальный подъем применяется в случаях, когда притолока у ворот больше высоты проема на 500 и более мм.

Характеристики:

  1. Ширина проема ворот: до 7 м;
  2. Максимальная высота проема: 8,13 м;
  3. Максимальная масса полотна: 1000 кг.

Преимущества:

  1. Эргономичность конструкции, возможность максимально компактно разместить направляющие для ворот;
  2. Устойчивая и стабильная работа ворот.

Недостатки:

  1. Более высокая стоимость в сравнении со стандартным подъемом (использование более дорогих барабанов и пружин).
Схема вертикального подъёма
Рис. 9. Схема вертикального подъёма
Параметр Наименование Расчетная формула
H, мм Высота проема 1000≤Н<7000
h, мм Высота притолоки более H+500
B, мм Ширина проема 1000≤B<8315
F, мм Высота вертикальных направляющих 2H+300
Fb, мм Высота оси вала и барабана F+(86...135)
PV, мм Зона расположения привода на вал 240 (Зависит от модели привода)

Вертикальный подъем с барабаном снизу

Вертикальный подъем с барабаном снизу применяют в тех случаях, когда по каким-либо причинам, невозможно либо нежелательно размещать торсионную систему выше направляющих ворот. Или поднимать торсионную систему на большую высоту очень трудоемко. Применяется крайне редко.

Характеристики:

  1. Ширина проема ворот: до 7 м;
  2. Максимальная высота проема: 8,32 м;
  3. Максимальная масса полотна: 1000 кг.

Преимущества:

  1. Эргономичность конструкции, возможность максимально компактно разместить направляющие для ворот;
  2. Устойчивая и стабильная работа ворот.

Недостатки:

  1. Более высокая стоимость в сравнении с вертикальным подъемом (использование более дорогих выносных кронштейнов, дополнительных труб, большая материалоемкость и трудоемкость изготовления).
Схема вертикального подъёма с барабаном снизу
Рис. 10. Схема вертикального подъёма с барабаном снизу
Параметр Наименование Расчетная формула
H, мм Высота проема 1000≤H<8315
h, мм Высота притолоки более H+300
B, мм Ширина проема 1000≤B<7000
F, мм Высота вертикальных направляющих 2H+150
Fb, мм Высота оси вала и барабана H+680
PV, мм Зона расположения осевого привода 240 (Зависит от модели привода)

Обратная связь

Тема Вашего сообщения
Прикрепить файл
Удалить прикрепленные
CAPTCHA

Здесь вы можете задать интересующие Вас вопросы, выразить свое мнение о качестве услуг или оставить предложение.
Мы рассмотрим Ваше обращение и свяжемся с Вами в течение трёх рабочих дней.

Подать заявку на сотрудничество можно здесь

Этот сайт использует cookie

Ознакомиться с политикой обработки персональных данных можно здесь

Вход в кабинет

Напомнить пароль

Подать заявку на сотрудничество и получить доступ в кабинет можно здесь

Восстановление

Войти в кабинет

Введите email указанный при регистрации.

Заявка на сервис

Запись на замер

Заявка на звонок
